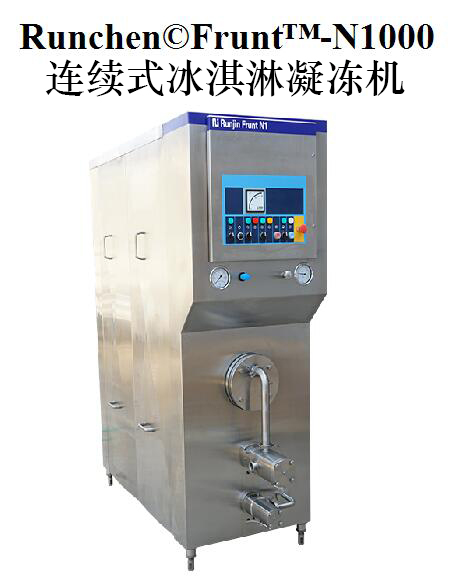

N1000L連續式冰淇淋凝凍機
用途
標準設計
淇淋接觸的零件由不銹材料制成。
安裝
凝凍機可直接與電源、制冷機、空氣及漿料相連接。
凝凍筒
由特種精拉管制成，內壁采用硬質鍍鉻和鏡面處理。
制冷系統
提供一個穩定的制冷量來保證冰淇淋有一個穩定的溫度或粘度，在停止使用期間或制冷系統突然被關閉狀態（如緊急停機），熱氨除霜被用來防止凍結。液氨須為無汽狀且壓力不低于4巴（58 psi），此凝凍機的回氣溫度為-34℃（-29℉）。
驅動
傳動通過一個皮帶輪從主電機直接傳送到攪刮器。
進料及出料泵
是一組齒輪泵，可以通過調整間隙來補償正常的軸向磨損。其不銹鋼泵體的內表面經過特殊鍍鉻工藝處理，可以減少磨損。
瞬停
在生產中緊急停機以確保冰淇淋料的最低損失及其質量的相對穩定。
CIP（就地清洗）
所有與產品相連接的零件均無需拆卸。通過控制面板啟動CIP程序，將泵松開以便清潔劑快速地流動。在清潔過程中泵及攪刮器自動在一定間歇時間內啟動。
Frunt?-N1000除已提及的標準設計之外還包括以下所述：
壓縮空氣系統
通過壓縮空氣控制膨化率和CIP泵（如已提供CIP泵）。
控制面板
設備所有功能的操作均通過此面板，包括馬達負荷的計量計、空氣壓力表、泵以及主馬達操作的開始，停止按鈕以及控制制冷，漿料泵的調節鈕。
泵驅動
對進出料泵的變速控制可設置為10%-100%。
標準備件
一套備件及工具，用于改變凝凍筒壓力的帶輪和用于減小攪刮速度的皮帶輪.
可選設備
三通活塞閥
與冰淇淋輸出管連接
出料壓力顯示
與冰淇淋輸出管連接
出料溫度顯示
與冰淇淋輸出管連接
果料添加泵
將不含固體物質的液體香料、顏料按比例直接注入凝凍筒中
截止閥
用于制冷系統
安全閥
TüV標準-制冷系統中需加裝安全閥用于符合當?shù)匾?guī)定的制冷要求
調速設備
用于攪刮器的無極調速
氟利昂設計
可使用各種氟利昂。產量略有減少
氣體流量計
可調氣體流量控制膨化率
氣體干燥過濾
高標準氣源再處理
配套備件
用于3000或6000小時維修保養
技術改進
技術數據
| 描述 | 數據參數 |
| 電源標準 | 3-380 V, 50 HZ |
| 電源消耗 | 17 KW |
| 主電機 | 15 KW |
| 泵電機 | 0.75 KW |
| 最大制冷 |
30 KW 26000 kcal/h (34℃/29℉回氣溫度) |
| 制冷劑 | 12 kg(NH3) |
| 壓縮空氣 | 2 nm3/h (操作壓力要求6 bar) |
| 泵排量 |
200/1000 l/h 52-260 USG/h (100% swelling) |
| 管道尺寸 | (須遵照當?shù)胤ㄒ?guī)) |
| 回氣管道 |
? 48 mm |
| 進液管道 |
? 18 mm |
| 熱氣管道 |
? 18 mm |
| 排空管道 |
? 18 mm |
| 安全管道 |
? 18 mm |
| 壓縮空氣管 |
? 6 mm |
| 漿料進口管 |
? 25.4 mm |
| 冰淇淋出口管 |
? 38.1 mm |
| 單位 |
|
| 1 bar | = 1.02 kp/cm2= 100 kPa =14,5 psi |
| 1 liter | = 0.2642 U.S. gallon |
| 1 liter | = 1.22 imp. gallon |
正常產量
|
1000 升/時 (270 美制加侖) |
產量基于下列條件：
| 漿料輸入溫度 |
+5℃ (+41℉) |
| 冰淇淋輸出溫度 |
-5℃ (＋23℉) |
| 蒸發溫度 |
-34℃ (-29℉) |
|
氨中含油量 < 30PPM |
| 膨化率 |
100％ |
漿料情況
通常冰淇淋漿料含有38%的固形物質，實際產量和出料溫度取決于冰淇淋的配方。
